集成驱动器的直线电机

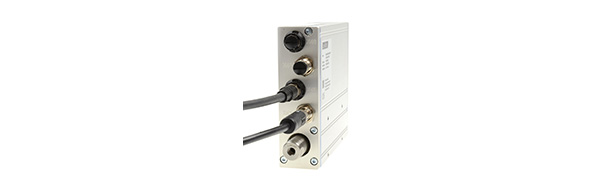

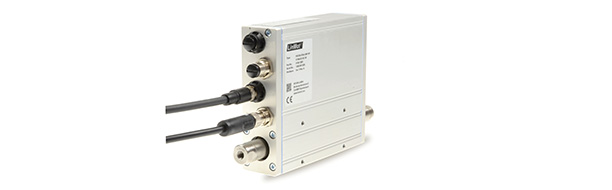

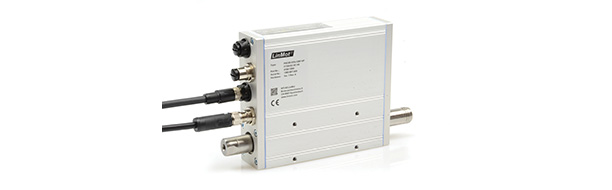

PD03 驱动单元由紧凑型直线电机和集成驱动器组成。这一创新概念将电机和驱动器集成一体，大大减少安装时间和工作量。这种电机可利于实现设备模块化。

1. 详情

PD03 内部是 37Sx120F-HP 系列直线电机。这种短型电机可产生 255 N 的峰值力和 3.8 m/s 的峰值速度。配合多种可选的滑竿尺寸，行程范围可达1480 mm。与所有 LinMot 电机一样，该型号也可以自由定位，工艺稳定性高，使用寿命长，无磨损部件。

该驱动器为电机提供高达 25 A 的峰值相电流，并具有工业以太网接口。提供 EtherCAT、ProfiNet、以太网 IP、Sercos III 和 Powerlink接口，还支持CoE、CiA402、SoE 和 PROFIdrive配置文件。RS232配置接口和拨码开关安装在防护罩后面，保证满足密封性要求。带有集成驱动器的电机符合 IP 65 防护等级，可防止灰尘和水雾渗透。
